詳細說明

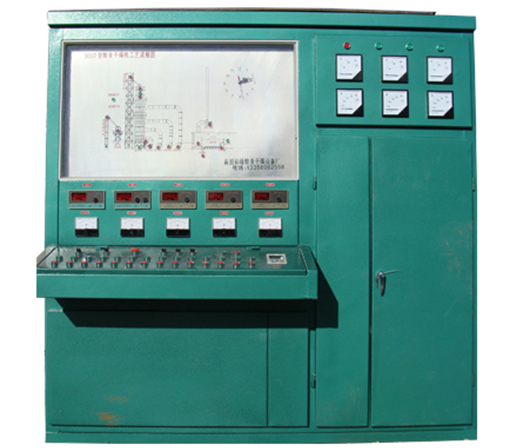

電控柜是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全的控制柜（箱）。包括（配電柜）（配電箱）（電器控制柜）等，正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐?。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

一般低壓電控柜二次線路，電壓線路最小配線截面積1.5平方，電流回路最小截面積2.5平方，電流回路指，電流互感器，電流表，功率因數表的電流信號線，互感式電度表的電流信號線，等等，流過的電流大小為5安培 。另外動力線就黃綠紅，零線藍色或淡藍色（有些是灰色。因?yàn)閲H標準也區分是歐洲標準或是美國標準）。電路主線至少1.5平方毫米的黑線，控制線交流電壓1.0平方的紅線，直流電壓1.0平方的藍線。信號線顏色不做要求。
